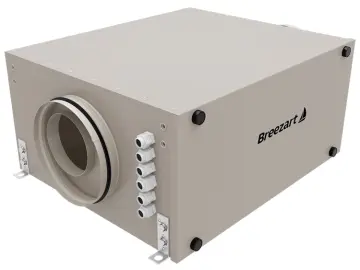

Приточная установка 1000 Lux
Полное название для заказа: | 1000 Lux-FC |
|---|---|
Тип нагревателя: | электрический |
Код нагревателя: | 3,6 кВт-220В | 7,2 кВт-220В | 7,2 кВт-380В | 14,4 кВт-380В |
Параметры вентилятора: | 2200 об/мин | 180 Вт (серии EC) |
Максимальная потребляемая мощность: | 3,8 кВт-220В | 7,4 кВт-220В | 7,4 кВт-380В | 14,6 кВт-380В |
Максимальный потребляемый ток: | 17,2 | 33,6 | 11,8 | 22,7 А |
Напряжение питания: | 220 В / 380 В |
Уровень шума LwA на всасывании | на выпуске | от корпуса: | 62 дБА | 67 дБА | 54 дБА |
Уровень звукового давления LpA от корпуса: | 39 дБА |
Масса: | 42 кг |
Описание 1000 Lux
Универсальная модель для загородных домов, офисов и квартир:
- Встроенная цифровая автоматика и сенсорный пульт управления с Wi-Fi.
- Настраиваемая мощность керамического нагревателя от 3,6 до 14,4 кВт (позволяет ограничить пиковую нагрузку на электросеть).
- Универсальное питание 220 или 380 В.
- EC вентилятор с плавной регулировкой производительности (10 ступеней).
- Настраиваемая производительность 700 или 1000 м³/ч.
- Фильтр 490-250-48 "EU4-1000 Aqua" (опционально "M5-1000 Aqua")
- Опционально доп. фильтр 490-250-48: "F7-Comp-1000" или "Carb-Comp-1000"
- Все настройки выполняются с пульта управления.
Приточная установка комплектуется керамическим нагревателем с низкой температурой поверхности, воздушным клапаном с электроприводом, системой цифровой автоматики JetLogic с цветным сенсорным пультом управления и датчиками, а также кронштейнами с вибровставками для размещения вентустановки на потолке или стене.
На входе вентустановки можно установить два фильтра: после стандартного фильтра грубой очистки G4 есть дополнительные салазки для установки компактного фильтра тонкой очистки F7 или угольного Carb. Вместо дополнительного компактного фильтра можно установить на выходе вентустановки дополнительный фильтр с высокой пылеемкостью в отдельном корпусе Filter-Case-1000 (угольный + тонкой очистки F7).
Функции автоматики
- Программное изменение максимальной производительности и мощности калорифера, унивесальное питание 220В / 380В.
- Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
- Регулировка скорости вентилятора, 10 ступеней.
- Возможность управления различными увлажнителями воздуха с пульта вентустановки.
- Контроль загрязненности воздушного фильтра (цифровой датчик давления).
- Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
- Часы реального времени (не сбрасываются при сбое питания).
- Возможность создания VAV-системы (требуется модуль JL208DP).
- Подключение к системе «умный дом» по ModBus RTU или ModBus TCP (по Wi-Fi).
- Управление через веб-интерфейс с компьютера или смартфона / планшета.
Удалённое управление с компьютера или смартфона
Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.
Основные возможности веб-интерфейса:
- Управление температурой, скоростью и влажностью (при наличии увлажнителя).
- Просмотр показаний датчиков.
- Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
- Уведомления по e-mail при неисправности вентустановки.
- Настройка и запуск сценариев.
- Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
- Учет потребляемой электроэнергии (для электронагревателя).
- Управление расходом воздуха в VAV зонах (для VAV систем).
Структурная схема
Совместимые опции
| HEP – Управление увлажнителем с электрическим пред- и постнагревателем |
| WEB – Удаленное управление вентустановкой через web-интерфейс (штатно) |
| CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор) |
| CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте) |
| DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC) |
| PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC) |
| FM – Напольные опоры FM1000 (ножки) для 550–1000 типоразмеров, 2000 Aqua и 2000 Extra |
Совместимое оборудование
| TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD) |
| ALL EXTRA – Все вытяжные установки Breezart сбалансированные по производительности |
| ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam |
| 1000 Filter Case – Корпус для фильтра тонкой очистки |
| JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер) |
| G7C-M2 – Фильтр тонкой очистки F7 или Carb |
Габаритные и присоединительные размеры
