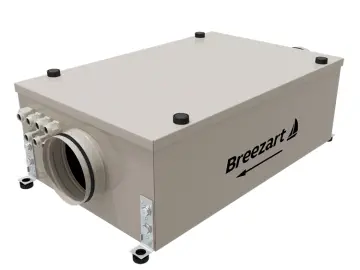

Приточная установка 300 Lux SB

Приточная установка 300 Lux SB
Характеристики

Полное название для заказа:

300 Lux-FC-SB

Тип нагревателя:

электрический

Код нагревателя:

3 кВт-220/380В

Параметры вентилятора:

1126 об/мин | 75 Вт (серии EC)

Максимальная потребляемая мощность:

3,1 кВт-220В | 3,1 кВт-380В

Максимальный потребляемый ток:

14,0 | 4,9 А

Напряжение питания:

220 В / 380 В

Уровень шума LwA на всасывании | на выпуске | от корпуса:

57 дБА | 65 дБА | 50 дБА

Уровень звукового давления LpA от корпуса:

35 дБА
Раскрыть
9610 ₾
Заказать
Доступна услуга монтажа или помощь при самостоятельной установке. Обращайтесь за консультацией.
Заказать с монтажем

Описание 300 Lux SB

Компактная модель для небольших квартир. Комплектация и особенности:

  • Встроенная цифровая автоматика JetLogic с датчиками.
  • Цветной сенсорный пульт управления с Wi-Fi.
  • Воздушный клапан с электроприводом. Клапан размещен снаружи корпуса, что улучшает его ремонтопригодность и позволяет выносить клапан к месту забора наружного воздуха (врезка для замещения клапана прилагается).
  • EC вентилятор с плавной регулировкой производительности (10 ступеней).
  • Фильтр 320-140-48 (опционально M5)
  • Опционально доп. фильтр 320-140-48: F7 или Carb
  • Керамический нагреватель.
  • Универсальное питание 220 или 380 В.
  • Все настройки выполняются с пульта управления.

На входе вентустановки можно установить два фильтра: после стандартного фильтра грубой очистки G4 есть салазки для установки компактного фильтра тонкой очистки F7 или угольного Carb. Вместо встроенного фильтра F7 можно установить на выходе вентустановки дополнительный фильтр с высокой пылеемкостью в отдельном корпусе Filter-Case-500 (угольный + тонкой очистки F7).

Приточная установка имеет звукоизолированный корпус с полимерным покрытием, обладающим высокой антикоррозионной устойчивостью. Межкорпусное пространство заполнено специализированным звукоизоляционным материалом. В комплекте кронштейны с вибровставками для размещения вентустановки на потолке или стене.

Функции автоматики

  • Универсальное питание 220В / 380В.
  • Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
  • Регулировка скорости вентилятора, 10 ступеней.
  • Возможность управления различными увлажнителями воздуха с пульта вентустановки.
  • Контроль загрязненности воздушного фильтра (цифровой датчик давления).
  • Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
  • Часы реального времени (не сбрасываются при сбое питания).
  • Возможность создания VAV-системы (требуется модуль JL208DP).
  • Подключение к системе «умный дом» по ModBus RTU или ModBus TCP (по Wi-Fi).
  • Управление через веб-интерфейс с компьютера или смартфона / планшета.


Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.

Основные возможности веб-интерфейса:

  • Управление температурой, скоростью и влажностью (при наличии увлажнителя).
  • Просмотр показаний датчиков.
  • Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
  • Уведомления по e-mail при неисправности вентустановки.
  • Настройка и запуск сценариев.
  • Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
  • Учет потребляемой электроэнергии (для электронагревателя).
  • Управление расходом воздуха в VAV зонах (для VAV систем).





Структурная схема

Структурная схема Breezart 300 Lux SB



Совместимые опции

HEP – Управление увлажнителем с электрическим пред- и постнагревателем
WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)
CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте)
DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)


Совместимое оборудование

TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL EXTRA – Все вытяжные установки Breezart сбалансированные по производительности
550 Filter Case – Корпус для фильтра тонкой очистки
550 DIST – Распределительная камера для VAV системы
JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam
G7C-M01 – Фильтр тонкой очистки F7 или Carb




Габаритные и присоединительные размеры

Чертеж с габаритными размерами Breezart 300 Lux SB
