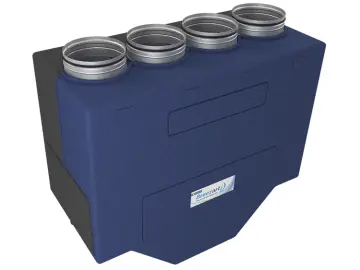

Приточно-вытяжная установка 900 Lux RE
Полное название для заказа: | 900 Lux RE-FC |
|---|---|
Тип нагревателя: | электрический |
Код нагревателя: | 3 кВт-220В | 3 кВт-380В |
Тип рекуператора: | энтальпийный |
Параметры вентилятора: | 2400 об/мин | 180 Вт x 2 штуки (серии EC) |
Максимальная потребляемая мощность: | 3,2 кВт-220В | 3,2 кВт-380В |
Максимальный потребляемый ток: | 14,5 А | 5,4 А |
Напряжение питания: | 220 В / 380 В |
Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса: | 65 дБА | 70 дБА | 56 дБА |
Уровень звукового давления LpA от корпуса: | 41 дБА |
Масса: | 25 кг |
Описание 900 Lux RE
Приточно-вытяжная установка оснащается трехкаскадным энтальпийным рекуператором с переносом влаги, который обеспечивает стабильную работу в широком диапазоне температур наружного воздуха. Комплектация:
- Выносной электрический керамический нагреватель.
- Энтальпийный трехкаскадный рекуператор с переносом влаги.
- Вентиляторы EC, с пульта можно задать максимальную производительность:
450 или 800 м³/ч. - Фильтры 410-170-48 "EU4-500 Lux" (опционально "M5-500 Lux").
- Система цифровой автоматики JetLogic с датчиками.
- Цветной сенсорный пульт управления JLV135 c Wi-Fi.
Внимание: воздушные клапаны с приводом не входят в комплект и могут поставляться опционально; относительная влажность вытяжного воздуха в холодный период года не должна превышать 40%; если влажность вытяжного воздуха превышает 30%, то необходимо предусматривать отвод конденсата.
Функции автоматики
- Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
- Регулировка скорости вентилятора, 10 ступеней.
- Контроль загрязненности воздушного фильтра (цифровой датчик давления).
- Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
- Часы реального времени (не сбрасываются при сбое питания).
- Возможность создания VAV-системы (требуется модуль JL208DP).
- Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
- Управление через веб-интерфейс с компьютера или смартфона / планшета.
Удалённое управление с компьютера или смартфона
Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.
Основные возможности веб-интерфейса:
- Управление температурой, скоростью и влажностью (при наличии увлажнителя).
- Просмотр показаний датчиков.
- Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
- Уведомления по e-mail при неисправности вентустановки.
- Настройка и запуск сценариев.
- Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
- Учет потребляемой электроэнергии (для электронагревателя).
- Управление расходом воздуха в VAV зонах (для VAV систем).
Структурная схема
Совместимые опции
| WEB – Удаленное управление вентустановкой через web-интерфейс (штатно) |
| CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор) |
| CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте) |
| DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC) |
| PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC) |
Совместимое оборудование
| TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD) |
| 1000 Filter Case – Корпус для фильтра тонкой очистки |
| JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер) |
Габаритные и присоединительные размеры
